두기텍(주) LM Guide

TBI LM Guide의 주요 특징

강구를 이용한 구름운동으로 마찰 없이 직선운동을 유지하며, 기존 미끄럼 운동 대비 압도적인 성능을 자랑합니다.

01 조용한 운전음

02 부드러운 운동

03 안정된 성능

04 뛰어난 호환성

05 엔드씰 성능 개선

06 고강성 (HRC 58~62)

미끄럼운동과 구름운동(LM Guide) 비교

기능 항목	구름운동 (LM Guide)	미끄럼운동
조립	조립이 간편	맞춤 작업 필요
운동 마찰	마찰계수가 0.01 이하	마찰이 큼
예상 수명	수명 예측이 가능	수명 예측이 어려움
하중 대응	4방향 등하중형으로 다양한 하중 방향에 대응	편하중에 약함
속도 범위	저속~고속에 모두 대응	초저속, 고속에는 부적합

TBI 가이드의 구조적 특징

타사 제품 대비 마모를 최소화하고 수명을 극대화한 독자적인 구조 설계

POINT 01

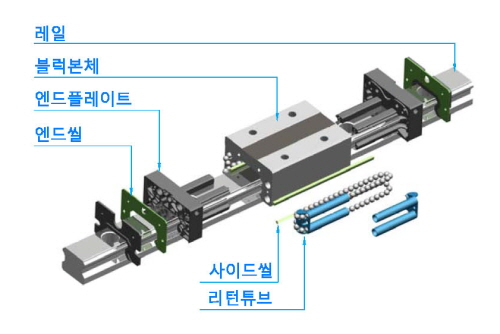

일체형 리턴피스와 파이프

볼의 순환을 인도하는 리턴피스와 내부에 삽입되는 파이프를 일체화하여 고정함으로써 볼의 순환이 매우 부드럽게 이루어집니다. 이에 따라 강구가 회전할 때 발생하는 진동과 소음이 획기적으로 개선되었습니다.

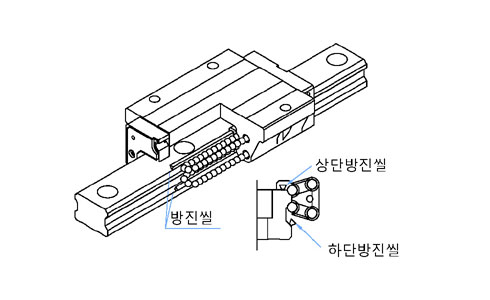

또한, 볼의 탈착을 방지해 주는 하단 커버와 상단 커버가 엔드플레이트에 일체화되어 유격이 없어지고 언제나 일정한 위치에 자리하여 안정된 성능을 보여 줍니다.

POINT 02

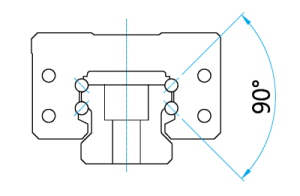

4방향 등하중형 (90° 접촉각도)

TBI 가이드는 4개의 전동면을 볼이 이동하여 앤드플레이트의 인도에 따라 순환운동을 하는 구조입니다.

여러 방향의 하중에도 동일한 정격하중을 갖도록 접촉면의 각도가 직각(90°)을 이루어 어떤 환경에서도 흔들림 없는 정밀도를 유지합니다.

POINT 03

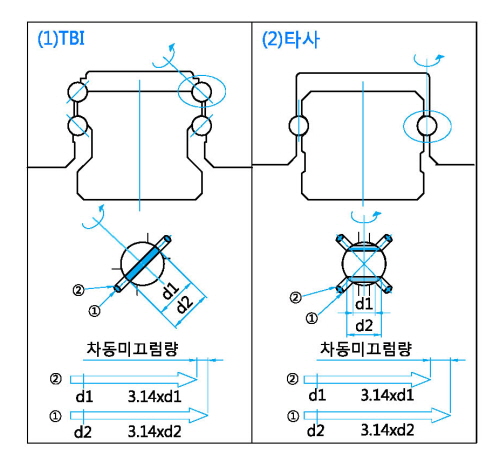

서큘러 아크형 설계 (타사와의 차동 미끄럼량 비교)

TBI 가이드의 각 전동면은 서큘러 아크형의 구조로 볼과 2점 접촉하여 열악한 환경에서도 부드러운 운동을 보장합니다.
타사 제품의 경우 TBI 제품에 비해 최대 10배 이상 차동 미끄럼이 발생할 수 있으며, 이는 마모량 증가 및 수명 감소의 원인이 됩니다.

형번 구성 예시

1T

2R

3H

420

5F

6N

72

8UU

9Z1

10RD

+

111000

12L

13H

14RD

1TTBI 생산

2R유형
R: 표준형
M: 미니어쳐형

3H높이
H: 고
C: 중
S: 저

420규격(레일폭)
15, 20, 25, 30, 35, 45, 55, 65

5F형태
F: 플랜지형
V: 블록형

6N블록길이
N,L: 표준타입
S: 숏타입
E: 롱타입

72블록수량
한 레일에 조합되는 블록 수량

8UU씰형태
UU: 표준씰
QZ: 오일함유씰
ZZ: 금속스크레퍼추가

9Z1예압 등급
무기호: 보통
Z1: 경예압
Z2: 중예압
Z3: 절삭예압

10RD블록 후처리
무기호: 없음
RD: 레이던트

111000전체길이
주문 길이에 맞춰 절단

12L가공유무
L: 절단만
D: 후가공

13H정밀도 등급
무기호: 보통
H: 상급
P: 정밀
SP: 초정밀

14RD레일 후처리
무기호: 없음
RD: 레이던트

📝 주문 예시

ex1) TRH20FN2UU+1000L : 한 개의 레일에 2개의 블록을 조합하여 세트로 출고
ex2) 개별 주문 시 : 레일은 TR20-1000L, 블록은 TRH20FN 로 기재

대만 TBI사 소개

대만 타이베이시에 위치한 TBI사는 1986년 설립되어 오랜 역사와 경험을 가진 회사입니다.

볼나사 생산을 시작으로 현재 더욱 다양한 제품 - LM GUIDE, BALL SPLINE 등을 생산하고 있습니다. 두기텍(주)는 1995년 부터 TBI사와 파트너 관계를 형성하여 풍부한 재고를 바탕으로 신속하게 제품을 공급하고 있습니다.

LM Guide 제품 분류표

구분	규격	형상 및 특징	카탈로그

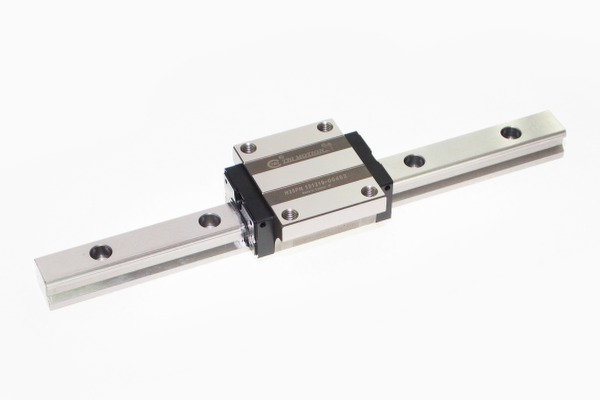

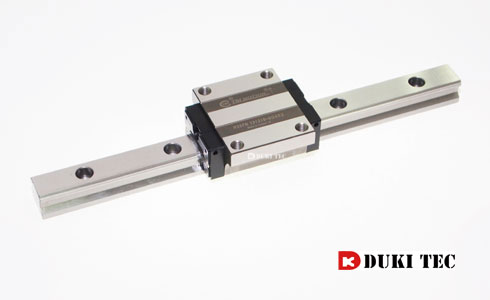

플랜지형	TRH-FN	표준형 플랜지 타입 상, 하부 방향 취부 가능 (하부 취부 시 탭 내경보다 작은 볼트 사용)	PDF

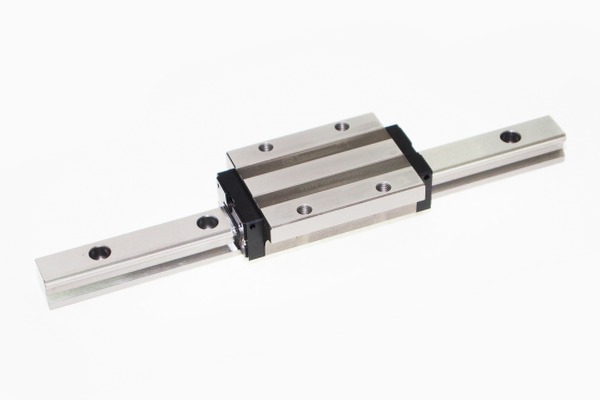

	TRH-FE	표준형 플랜지의 롱(Long) 타입 상, 하부 방향 취부 가능	PDF

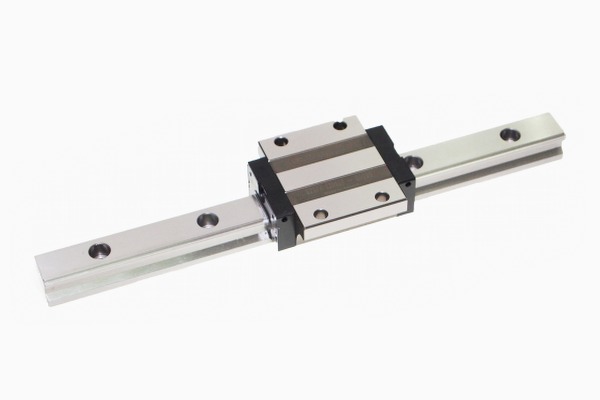

	TRS-FN	저상형 플랜지 타입 TRH-FN보다 높이가 낮은 플랜지 타입	PDF

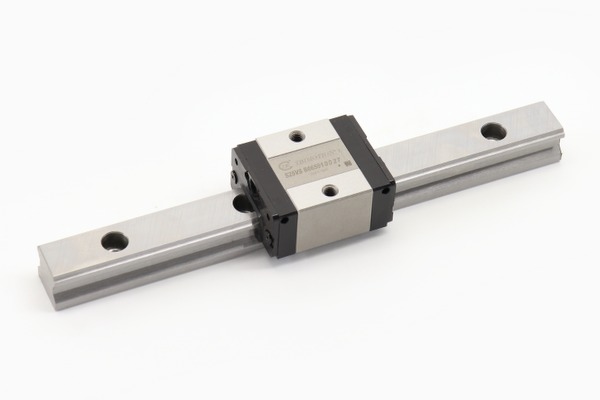

블록형	TRS-VS	높이가 낮은 블록형 짧은 타입	PDF

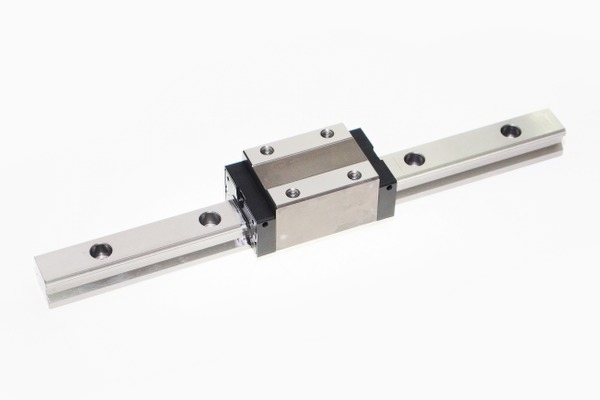

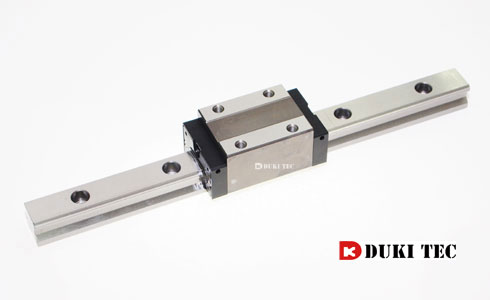

	TRH-VN	높이가 높은 블록형 타입	PDF

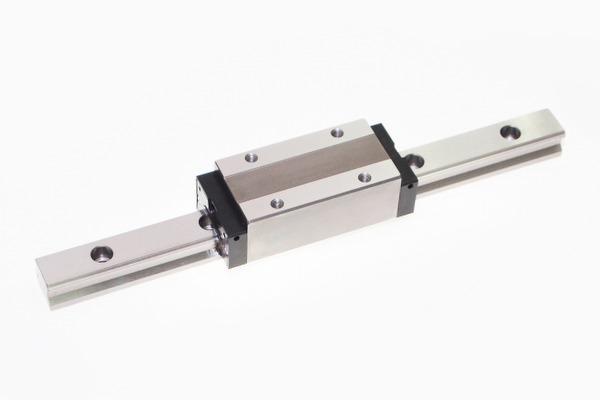

	TRH-VE	TRH-VN의 롱(Long) 타입	PDF

* 정도 등급: N (표준재고), H (표준재고), P (주문), SP (주문), UP (주문)
