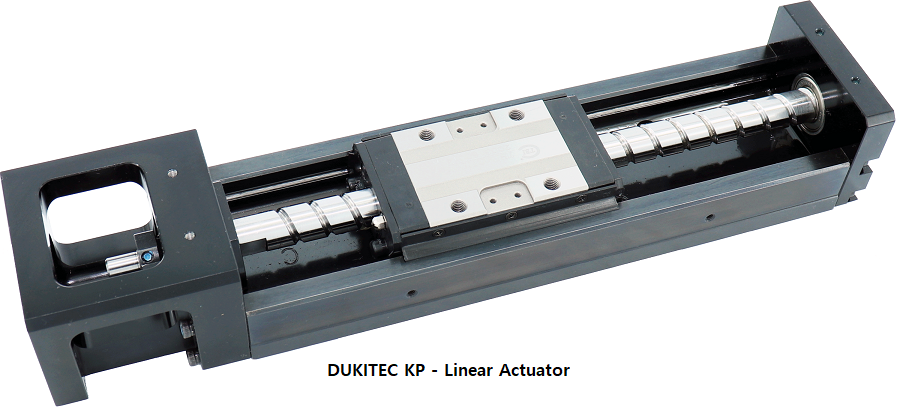

두기텍 TBI사 엑추에이터

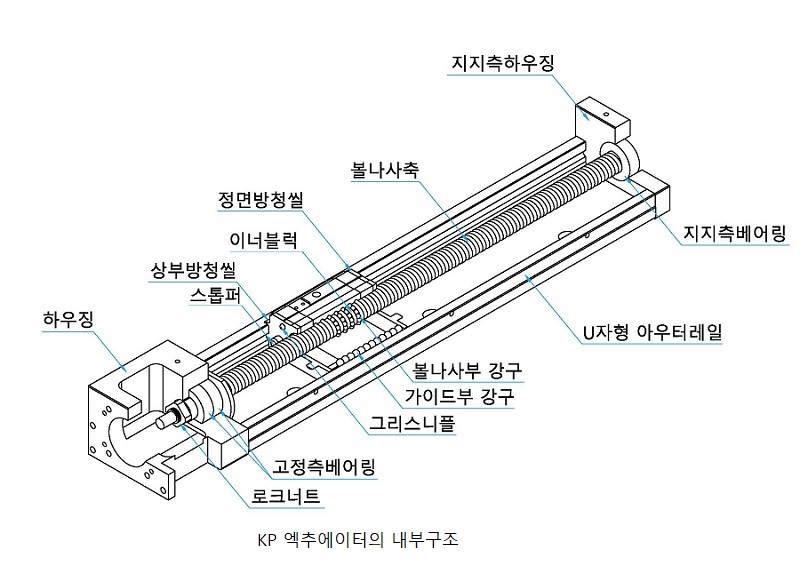

KP엑추에이터는 TBI사에서 오랜 기간 만들어온 가이드와 볼나사의 장점을 합쳐 너트와 블럭을 하나의 몸체에 삽입하였습니다.
U자형 레일의 전주면은 45도로 접촉할 수 있게 고딕아치 형태로 만들어져 x,y,z의 방향에서 부하되는 하중을 견딜 수 있습니다. 가이드가 가진 강성을 그대로 유지하여 컴팩트하면서 높은 강성을 지니고 있습니다.
또한 정밀 연삭 볼나사를 기본으로 사용하여 정밀한 위치제어가 가능합니다. 일체형으로 조립되어 있는 베어링 유니트는 로크너트로 볼나사와 단단하게 조립되어 축방향 흔들림을 잡아줍니다.
번거로운 가이드와 볼나사의 조립없이 원하시는 위치에 KP엑추에이터를 고정하여 주는 것으로 조립이 완료됩니다. 두기텍에서 출고되는 모든 제품은 그리스(Grease)가 급유된 상태로 출고되어 바로 사용이 가능합니다.
두기텍 TBI사 액추에이터의 특징
모듈화된 디자인의 장점
전통적 방식으로 조립되는 가이드와 볼나사는 큰 공간과 정밀한 조립이 필요합니다.KP시리즈는 정밀하게 가공된 부품을 시스템화 된 조립공정으로 조립하여 정밀도가 높고 우수하면서 일정한 품질을 유지할 수 있습니다. 하우징이 베어링유니트, 모터 브라켓등의 역활을 아우터레일과 이너블럭이 테이블의 역할을 겸하고 있어 설계와 조립공정을 대폭 줄여 설치에 드는 비용을 절감할 수 있습니다.
또한 모듈화된 부품들로 조립되어 있어 쉽게 교환이 가능하며, 교체에 걸리는 시간도 아주 빠릅니다.

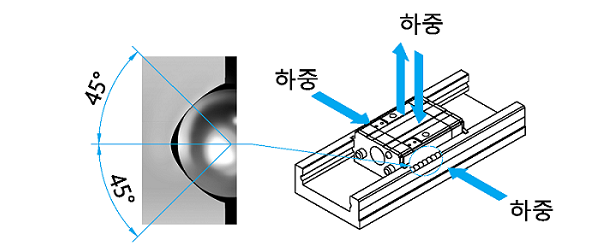

4방향 등하중형
이너블럭과 레일의 접촉면은 고딕아치형태로 볼과 45도 각도로 접촉하도록 설계되었습니다.따라서 반경 방향 또는 측면 방향으로 동일한 하중을 받아낼 수 있습니다. 또한 강성이 부하되는 경우에도 부드러운 운동을 보장합니다.
고강성

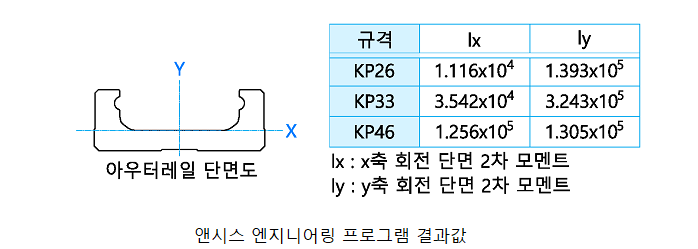

앤시스(Ansys)엔지니어링 시뮬레이션 소프트웨어로 하중과 부피사이에서 최적의 밸런스를 찾아내었습니다. 최적화된 U자형 레일은 경량임에도 모멘트 하중에 대해 높은 강성을 나타냅니다.

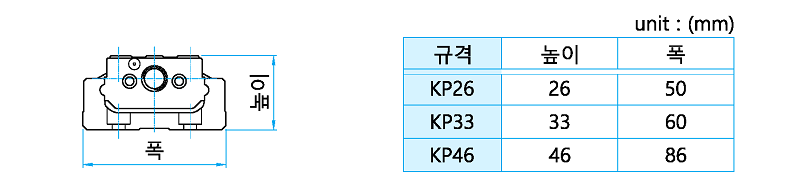

공간 절약
U자형 레일 안쪽에 가이드 블럭과 볼나사 너트가 하나로 합쳐진 이너블럭이 위치하여 공간을 최소하하였습니다. 또한 U자형 레일의 안쪽에서 이너블럭이 양쪽을 지지하여 모멘트와 높은 하중을 지지할 수 있습니다.
가감속 속도 변화 용이
일일반적으로 많이 사용되는 유공압시스템의 실린더에 비해 가감속 속도를 쉽게 조절하여 목적에 적합하게 설정할 수 있습니다.
방진커버등 옵션 추가 가능
하기 사진상의 부품은 추가적으로 장착이 가능합니다.방진커버(C01)는 외부의 이물질을 막아 주어 수명을 보장 받으며 좀 더 원활운동을 돕습니다.
모터용 중간플렌지는 모터를 장착하기 위한 플렌지로 기본장착 치수가 맞지 않는 경우 선택하여 취부할 수 있습니다.
포토센서(S00)는 위치와 기준점을 확인하는데 사용되며 추가로 구매할 경우 장착레일과 같이 제공됩니다.
