두기텍 서포트 유니트

두기텍은 국내에서 직접 서포트 유니트를 제작하고 있습니다.
또한 볼나사와 미끄럼 나사등을 견고하게 고정,지지 할 수 있도록 다양한 규격의 제품을 상시 재고로 보유하고 있습니다.

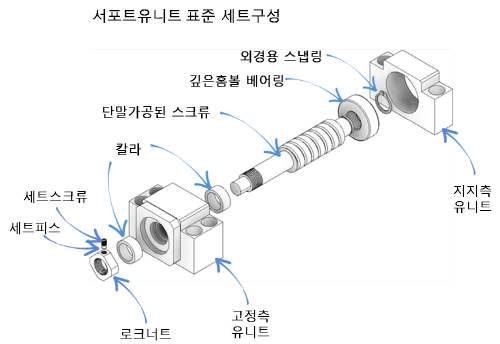

    • 서포트 유니트 장착 예시

    일반적으로 서포트 유니트의 장착은 고정측과 지지측 유니트로 구분됩니다. 고정측 서포트유니트는 접촉각도가 큰 앵귤러 볼베어링을 DF구조로 조립하여 누름판으로 고정하였습니다.
    축을 서포트유니트에 단단히 고정하기 위해 로크너트를 죄어 베어링을 축단에 밀착시키고 세트스크류를 이용하여 다시 고정하여 줍니다.

    지지측 서포트유니트는 깊은홈볼베어링을 사용하며 지지측 유니트안에서 움직일 수 있는 구조로 설계되어 온도에 따른 길이변화와 가공오차를 흡수하여 줍니다.

    두기텍 서포트유니트의 특징

  • 국산화

    두기텍은 서포트 유니트를 최초로 국산화(1992년) 하여 현재까지 지속적으로 제품을 국내에서 생산하고 있습니다.

  • 설계 조립의 용이성

    사양이 표준화되어 설계에 적용하기 용이합니다.

  • 정밀성

    앵귤러 볼베어링을 DF 구조로 조립하여 나사축과 가이드의 평행 오차을 흡수하여 조립오창의 악영향을 줄였습니다. 본체의 기준면은 지그에 의해 정밀하게 제작되었습니다.

  • 미니어쳐 타입

    EK/FK4, 5, 6의 P5급 유니트는 미니어쳐 전용을 개발된 접촉각 45˚인 미니어쳐 앵귤러 볼베어링을 사용하여 고강성, 고정도의 성능을 보입니다.

  • 호환성과 경제성

    대량생산에 의해 균일한 정밀도를 가져 호환성이 뛰어나며, 대량생산을 통해 원가를 절감하여 비교적 저렴하게 구입할 수 있습니다.

  • 편리한 구입

    대부분의 규격을 표준 재고로 확보하여 주문시 당일 출고가 가능합니다. 또한 기존 LM 시스템을 취급하는 어느 대리점에서나 쉽게 두기텍 SUPPORT UNIT를 구입할 수 있습니다.

    • 재질
    종류 재질 후처리
    본체 SM45C 흑착색
    로크너트 SM45C 흑착색
    칼라 SM45C 흑착색
    방진씰 우레탄, 합성고무 흑착색
    일부 형번은 알류미늄 재질을 재고로 확보하고 있습니다. 요청에 의해 다른 후처리도 가능합니다.
