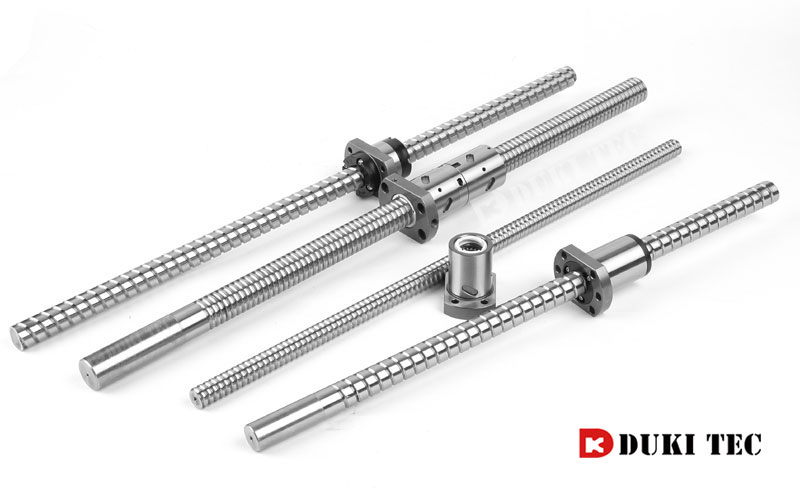

두기텍에서 취급하는 TBI사 볼나사의 소개
90%이상의 높은 전동효율
TBI사의 볼나사는 미끄럼 나사와는 달리 전동체인 볼이 자전과 공전의 구름운동을 하기 때문에 높은 전동효율을 얻을 수 있습니다.마찰계수가 0.01이내로 미끄럼 나사의 최소 마찰계수 0.1 보다 훨씬 작기 때문에 소요되는 토오크도 3배 이상 차이가 납니다.

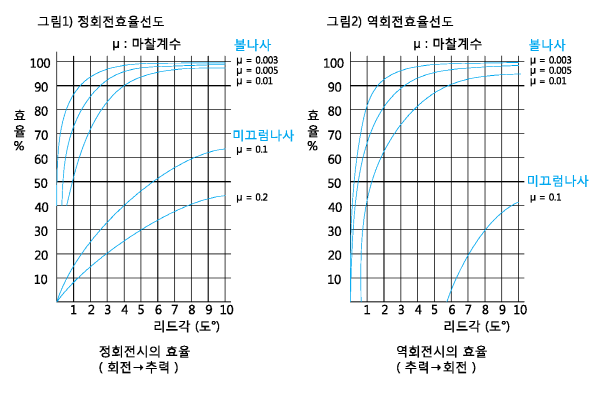

또한 왼쪽 그래프에서 보여지듯 축회전시 전달효율이나 축방향의 추력에 의한 전달 효율이 비슷하여 다양한 설계가 가능합니다.
고딕아치홈의 장점

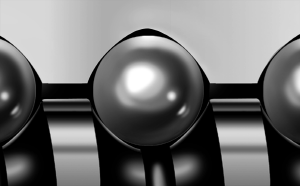

오른쪽의 그림처럼 축과 너트 구름면읜 단면은 고딕아치형으로 예압을 걸어 사용할 경우에도 점접촉을 하여 부드러운 운동이 보장됩니다.예압을 주지 않는 경우에도 볼과 홈의 간격이 좁아 흔들림치가 적습니다.
다양한 볼의 순환방식
너트안에서 운동하는 강구를 순환시키는 여러가지 방식이 있습니다.가장 많이 사용되는 튜브방식은 튀어나오는 튜브만큼 너트 몸통이 커진다는 단점이 있습니다. 디플렉터 방식은 꼬마를 사용하여 너트의 사이즈가 컴팩트합니다.
엔드캡 방식은 너트 양쪽을 플레이트로 감싸 볼을 순환시키며 대리드 너트에 적합합니다. 새로이 추가된 내부 순환방식(SFG,SFS)의 너트는 볼이 리턴하는 부분의 각도를 줄여 이전보다 부드러운 운동과 소음이 감소되었습니다.
디플렉터방식
내부순환방식
키방식
엔드캡방식
긴수명
TBI사는 사용되는 재료를 엄격히 관리하여 재료의 균질성이 뛰어나 재료의 불균질로 인한 정밀도의 불안정, 편석, 크랙등의 현상이 극히 적습니다. 나사축은 고주파열처리방식으로 경화열처리를 한 후에 시즈닝(Seasoning) 효과가 나도록 소준열처리를 하여 경화층을 안정시킵니다. 너트는 침탄열처리를 통해 강도를 높입니다. 좋은 재료와 안정된 열처리를 통해 TBI제품은 장기간의 운동에도 긴 수명을 가집니다.
미동이송이 가능
볼나사는 강구가 구름운동을 하기 때문에 정지마찰과 운동마찰의 차이가 작고 기동마찰이 매우 적음으로 미동운송시에도 미끄럼 나사처럼 스틱슬립현상이 일어나지 않아 미동이송이나 미세 조정이 가능합니다. 그러나 짧은 스트로크에서 빠른 요동운동을 하는 경우 부분적으로 발청이 있을 수 있으므로 오일미스트와 같은 급유방식의 개선이 필요합니다.
대만 TBI사 소개
대만 타이베이시에 위치한 TBI사는 1986년 설립되어 오랜 역사와 경험을 가진 회사입니다.볼나사 생산을 시작으로 현재 더욱 다양한 제품 - LM GUIDE, BALL SPLINE 등을 생산하고 있습니다.
두기텍(주)는 1995년 부터 TBI사와 파트너 관계를 형성하여 많은 재고를 가지고 판매하고 있습니다.
TBI사 볼나사 소개 영상
두기텍에서 수입 판매하고 있는 TBI사의 볼나사 소개 동영상
