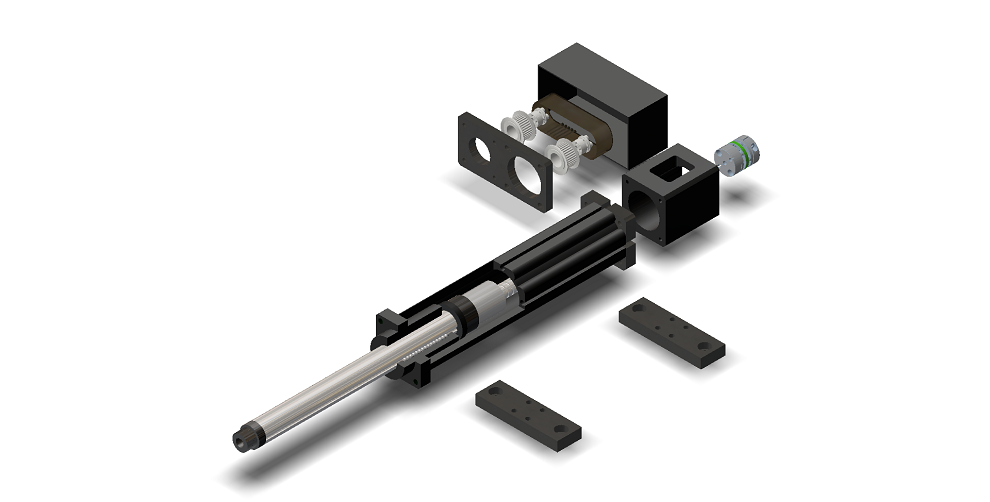

두기텍 서보 실린더
당사에서 실린더 전용으로 특수 설계된 볼스플라인을 적용하고 구동축을 다양하게 선택할 수 있는 서보 실린더를 개발, 생산하였습니다. 두기텍 서보실린더는 다점제어를 목적으로 하는 전동실린더로 공압, 유압을 사용하는 방식에 비해 신뢰도가 높고 설치가 간편합니다. 그리고 내구성이 높은 볼나사와 일본의 TM스크류를 적용하여 높은 내구성을 가지며, 볼나사의 경우 다양한 사용환경에 따른 수명을 계산하여 활용할 수 있습니다. 또한 에어, 유압 실린더에 비해 유지 보수가 거의 필요치 않아 유지 보수 비용이 추가적으로 발생하지 않습니다.
두기텍 서보 실린더의 강점
볼스플라인의 사용
두기텍 서보실린더는 많이 사용되는 LM샤프트와 플라스틱의 회전 방지 장치가 아닌 토오크 전달과 회전방지를 목적으로 하는 볼스플라인을 적용하였습니다. 볼스플라인은 연삭된 축의 홈을 따라 너트에 조립된 볼이 순환하여 직선운동하는 구조로 높은 직진성과 제로 백래쉬, 높은 부하하중, 하중 부하시에도 부드러운 운동, 낮은 구동 토오크의 강점이 있습니다 이러한 볼스플라인의 강점을 그대로 이어받아 당사의 서보실린더는 회전방향으로 백래쉬가 없으며 비틀림 하중에도 높은 강성을 가집니다. 또한 스플라인 축과 너트에 예압을 부하하여 하중에 대한 변위량이 작아 정확한 위치결정정도를 가집니다.
다양한 리드와 스트로크
정밀볼나사를 사용하는 타입(DEC-B)과 미끄럼나사타입(DEC-T) , 너트의 부하열과 베어링의 강성을 높인 고하중타입(DEC056-H)으로 구분되어 있습니다.| 비교항목 | DEC-B | DEC-T |
| 구동부 | 정밀 전조 볼나사 | 일본생산 전조 미끄럼나사 |
| 정밀도 | C7급, C10급 | C8급 |
| 최대 허용회전수 | 3000 ~ 1600 rpm (스트로크 별로 최대 회전수가 다름) | 500 rpm |
| 최대 허용하중 | DEC046 / 30 kgf DEC056 / 30,50 kgfDEC056-H / 100 kgf |
DEC046 / 30 kgf DEC056 / 30 kgf |
| 리드 | DEC046 / 5 mm DEC056 / 5,10 mm |
DEC046 / 2,8,20,30 mm DEC056 / 5,10 mm |
| 최대스트로크 | DEC046 / 300 mm DEC056 / 500 mm |
DEC046 / 300 mm DEC056 / 500 mm |
앵귤러 콘텍트 베어링의 사용
많이 사용되는 깊은홈볼 베어링이 아닌 접촉각도를 가진 앵귤러 콘텍트 베어링을 DF방식으로 장착하였습니다. 따라서 축방향 하중에 따른 변위량이 작고 축방향 클린어런스가 발생하지 않습니다. 또한 시동토오크가 작아 부드러운 운동이 가능합니다.

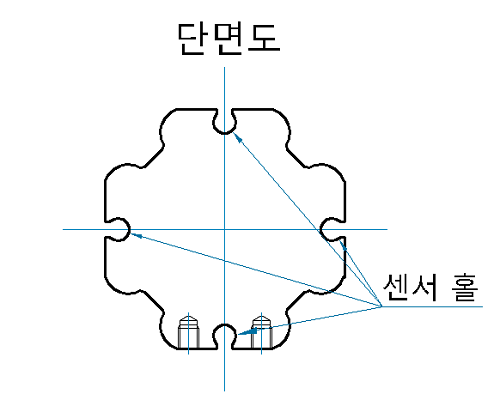

센서홀
센서를 장착할 수 있는 홈이 하우징을 따라 길게 가공되어 있어 쉽게 근접센서를 부착하여 사용하실 수 있으며 실린더 내부에는 자성체가 삽입되어 근접센서에 반응하도록 설계되었습니다.
